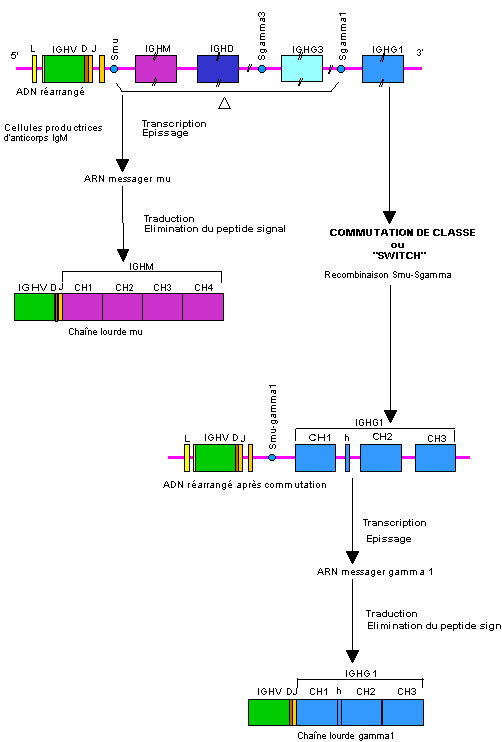

Figure 6 - Commutation de classe IgM-IgG : recombinaison Smu-Sgamma

Dans la cellule productrice d'anticorps IgM, le réarrangement V-D-J a eu lieu et tous les gènes IGHC sont présents. Lors de la commutation de classe, un deuxième réarrangement se produit, mais cette fois entre deux séquences S et avec délétion des gènes IGHC situés en amont (5') du gène IGHC utilisé.

h (pour "hinge") = région charnière.
