Souriau et al., Médecine/Sciences, 14, 300-309 (1998) PDF with permission from Editors

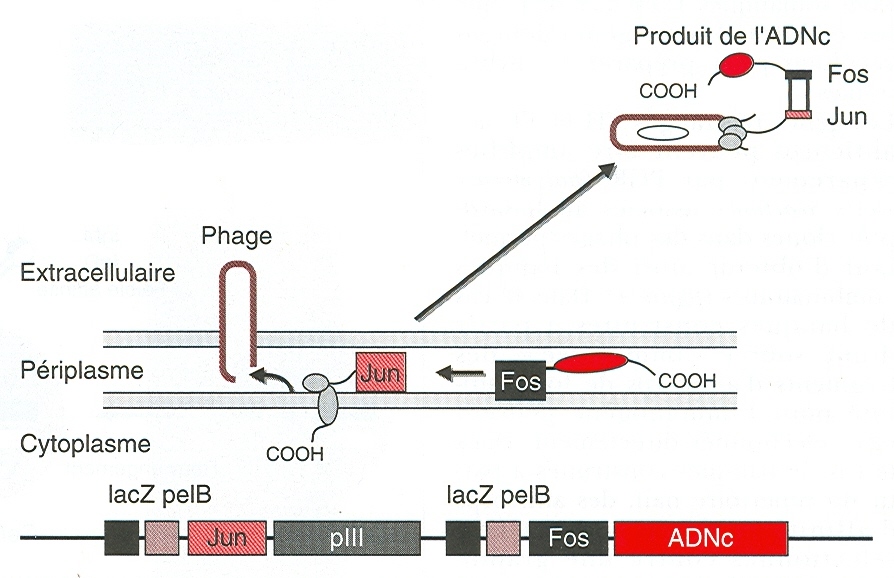

Figure 5 - Expression d'ADNc à la surface du phagemide pJuFo

Les constructions Jun-PIII et Fos-ADNc sont sous le contrôle de deux promoteurs lacZ distincts. Le peptide signal pelB permet le passage des protéines dans l'espace périplasmique bactérien. La protéine Jun est fusionnée à la protéine pIII du phage et la protéine Fos est fusionnée au produit de l'ADNc. L'association Jun-Fos est rendue covalente à l'aide de ponts disulfures. L'ADNc et son produit exprimé en surface sont donc liés physiquement sur la même molécule de phage.
